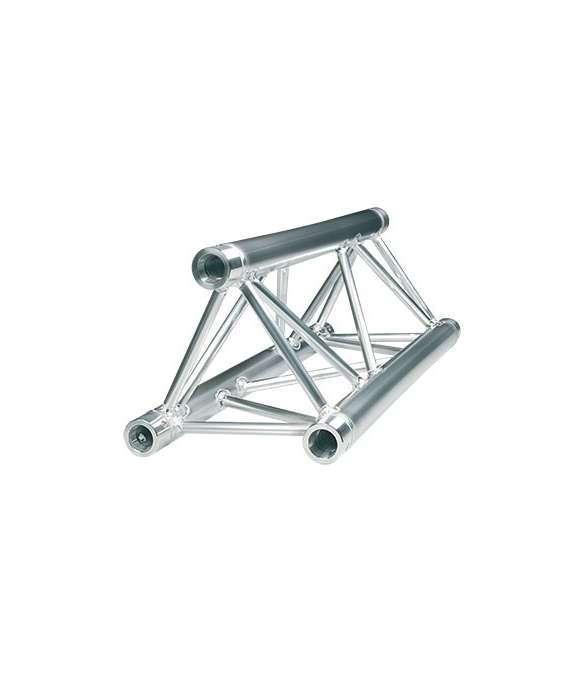

Prix réduit ! STRUCTURE TRIANGULAIRE ALU "ASD" 290MM

STRUCTURE TRIANGULAIRE ALU "ASD" 290MM

Agrandir l'image

STRUCTURE TRIANGULAIRE ALU "ASD" 290MM

154,00 €

171,00 €

Référence SX29100

État : Neuf

Structure triangulaire ASD 290MM BARRE 1M

Plus de détails

Quantité

Ajouter à ma liste d'envies

Envoyer à un ami

Envoyer à un ami

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

Annuler
Imprimer

Description
Téléchargement
Avis

Charges maximales (1/100)*					Pointe en bas
Portée (m)	Flèche (mm)	Q	P1	P2 P2	P3 P3 P3	P4 P4 P4 P4
Portée (m)	Flèche (mm)	Q (kg/ml)	P1 (kg)	P2 (kg/pt2)	P3 (kg/pt3)	P4 (kg/pt4)	SW (kg)
1	10	1338	1338	669	446	335	4
2	20	667	820	617	411	334	8
3	30	364	541	408	272	227	11
4	40	203	399	303	202	169	15
5	50	129	312	239	159	133	19
6	60	88	253	196	130	109	23
7	70	64	210	164	109	92	27
8	80	48	177	140	93	79	30
9	90	37	150	121	81	68	34
10	100	29	128	105	70	59	38
11	110	24	109	92	61	52	42
12	120	19	92	81	54	46	46
13	130	16	78	71	47	41	49
14	140	13	65	62	41	36	53
15	150	11	53	54	36	32	57
16	160	9	43	47	31	28	61
17	170	7	33	36	27	23	65
18	180	5	24	27	21	17	68
19	190	4	15	19	15	13	72
20	200	3	7	12	10	9	76

Charges préconisées (1/300)*					Pointe en bas
Portée (m)	Flèche (mm)	Q	P1	P2 P2	P3 P3 P3	P4 P4 P4 P4
Portée (m)	Flèche (mm)	Q (kg/ml)	P1 (kg)	P2 (kg/pt2)	P3 (kg/pt3)	P4 (kg/pt4)	SW (kg)
1	3	1338	1338	669	446	335	4
2	7	667	820	617	411	334	8
3	10	364	541	408	272	227	11
4	13	203	399	303	202	169	15
5	17	129	312	239	159	133	19
6	20	80	253	173	124	98	23
7	23	49	204	122	88	70	27
8	27	31	146	88	64	51	30
9	30	21	105	65	47	38	34
10	33	14	75	47	35	28	38
11	37	10	51	34	25	20	42
12	40	7	33	23	18	15	46
13	43	4	17	15	12	10	49
14	47	3	4	7	7	6	53
15	50	2	N.A.	1	2	2	57
16	53	1	N.A.	N.A.	N.A.	N.A.	61
17	57	N.A.	N.A.	N.A.	N.A.	N.A.	65
18	60	N.A.	N.A.	N.A.	N.A.	N.A.	68
19	63	N.A.	N.A.	N.A.	N.A.	N.A.	72
20	67	N.A.	N.A.	N.A.	N.A.	N.A.	76

NOTICE SX290

NOTICE TECHNIQUE

Téléchargement (1.04M)

CERTIFICATION SOCOTEC

CERTIFICATION SOCOTEC

Téléchargement (296.44k)
